اجزای خودروهای برقی: بررسی تخصصی
مقدمه
خودرو برقی (EV) یک ماشین است که انرژی حرکتی‌اش را به‌جای سوخت فسیلی، از برق می‌گیرد. این انرژی در باتری با ولتاژ بالا ذخیره می‌شود و به موتور الکتریکی منتقل شده، چرخ‌ها را به حرکت درمی‌آورد. برخلاف موتورهای احتراقی، خودروهای برقی اجزای متحرک کمتر، سرویس‌های ساده‌تر و تلفات انرژی متفاوتی دارند. Beytoote+1
برای درک کامل EV، باید اجزای الکتریکی، الکترونیکی قدرت، مکانیکی و کنترلی‌اش را شناخت. الآن هر جزء را جدا بررسی می‌کنیم.

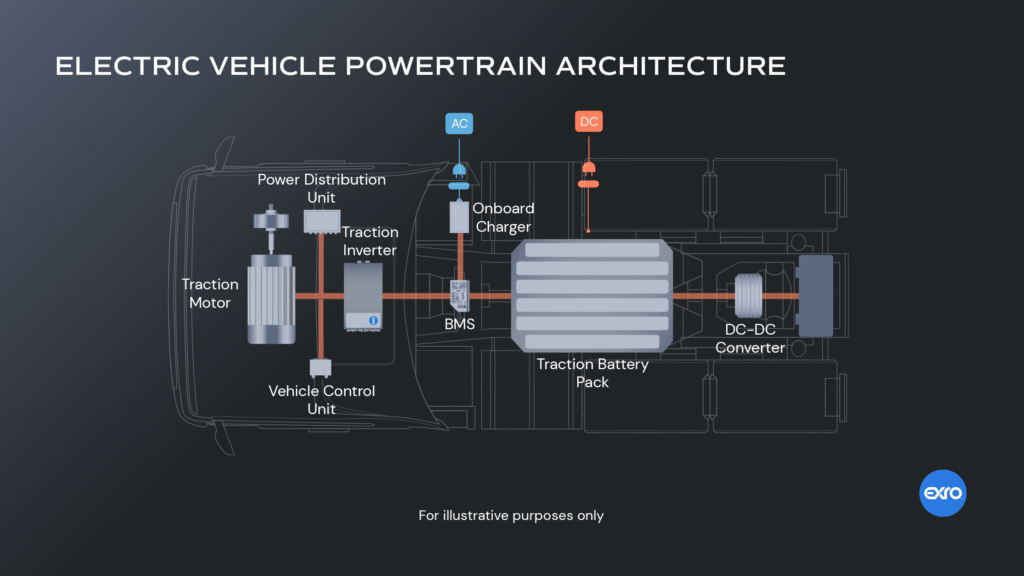

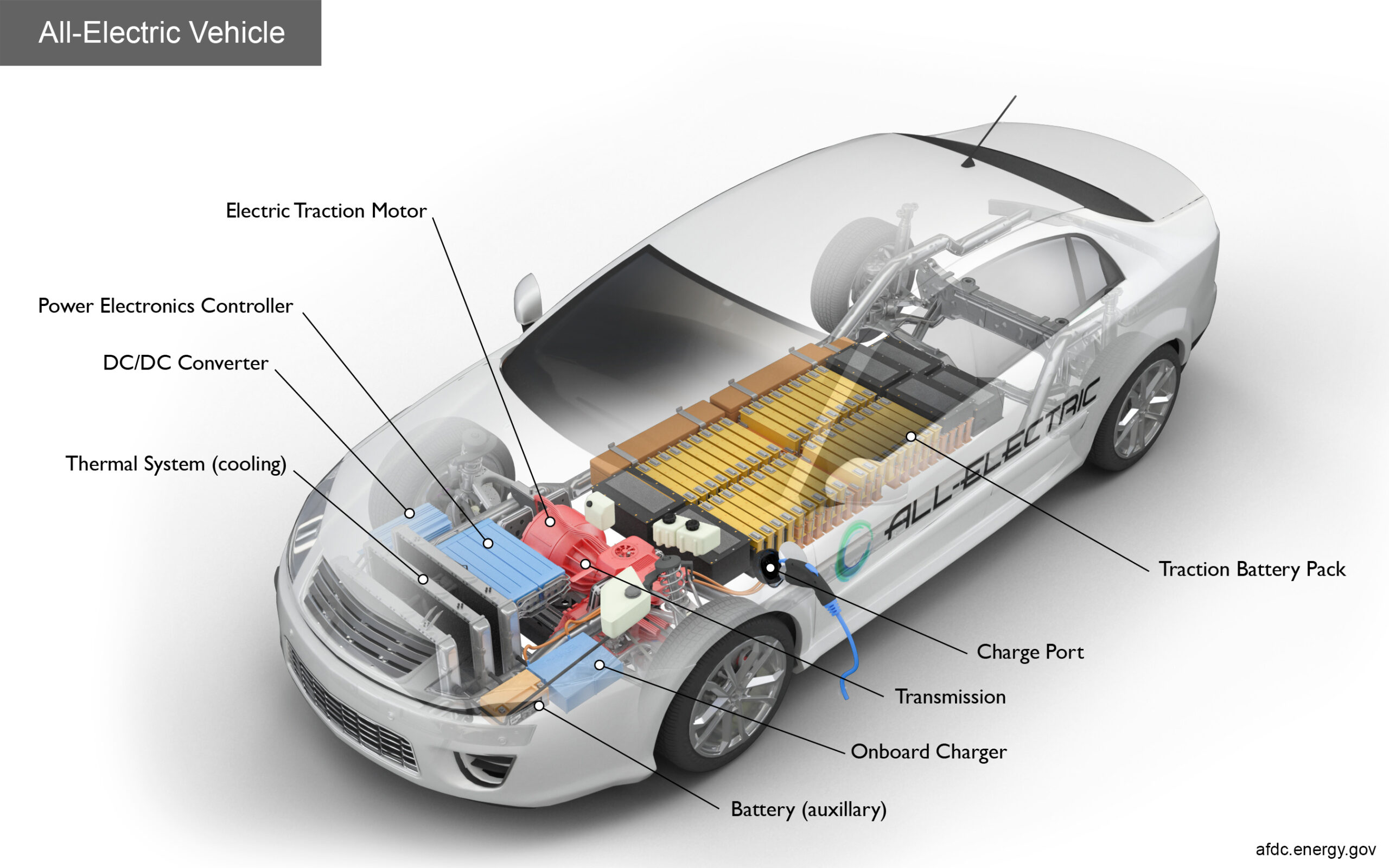

اجزای اصلی خودرو برقی
در ماشین برقی، چند جزء کلیدی وجود دارد که بدون آن‌ها خودرو کار نمی‌کند یا بهینه نیست:
- باتری (High-Voltage Battery Pack)
- سیستم مدیریت باتری (BMS)
- اینورتر (Inverter)
- شارژر داخلی (On-Board Charger)
- مبدل DC-DC (DC-DC Converter)
- موتور الکتریکی (Traction Motor)
- واحد کنترل خودرو (VCU یا ECU برقی)
- گیربکس / دنده کاهش (Reduction Gear / Transmission)
- سیستم ترمز بازتولیدی (Regenerative Braking)
- کابل‌ها و اتصالات HV (High Voltage Cables & Connectors)
- سیستم گرمایی / خنک‌کننده (Thermal Management)
- باتری کم‌ولتاژ کمکی (Auxiliary 12 V Battery)
حالا تک‌تک رو با جزئیات بررسی می‌کنیم:
۱. باتری (Battery Pack)
- نقش و اهمیت: این‌جا «منبع انرژی اصلی» خودرو برقی است — همان کاری که باک سوخت در خودروهای سنتی انجام می‌دهد. مجله برق اضطراری+2APRC – Automotive Policy Research Center+2
- نوع باتری: در بیشتر EVها از باتری لیتیوم-یون استفاده می‌شود، چون چگالی انرژی بالا (یعنی مقدار زیادی انرژی در حجم کم) دارد. مجله برق اضطراری
- ساختار: باتری‌ها از سلول‌های کوچک‌تر تشکیل شده‌اند که در ماژول جمع می‌شوند و بعد ماژول‌ها داخل پک قرار می‌گیرند. در داخل پک، سیستم خنک‌سازی وجود دارد تا دمای سلول‌ها کنترل شود. APRC – Automotive Policy Research Center+1
- ظرفیت: واحد اندازه‌گیری آن «کیلووات‌ساعت (kWh)» است — هر چه kWh بیشتر باشد، انرژی بیشتری ذخیره می‌شود و برد بیشتری دارد.
- عمر و ایمنی: سیستم مدیریت باتری (BMS) وظیفه نظارت بر سلول‌ها ــ مثل دمای آن‌ها، وضعیت شارژ و تخلیه ــ را دارد تا از آسیب، شارژ بیش از حد یا دمای بحرانی جلوگیری شود. internationalelectriccar.com+1
- پیکربندی‌های جدیدتر: پژوهش‌هایی وجود دارد که باتری را به زیرواحدهای قابل پیکربندی تقسیم می‌کنند تا راندمان بیشتر شود، تلفات کاهش یابد و انعطاف‌پذیری در ولتاژ خروجی داشته باشیم. مثلاً در یک مدل، باتری طوری طراحی شده که بتواند ولتاژ را به طور دینامیک تغییر دهد و بخشی از بار اینورتر را کاهش دهد. arXiv
۲. سیستم مدیریت باتری (BMS — Battery Management System)
- وظیفه اصلی: نظارت و کنترل روی سلول‌ها: شارژ و دشارژ، دمای سلول‌ها، تعادل ولتاژ بین سلول‌ها. این سیستم باعث افزایش ایمنی و عمر باتری می‌شود. internationalelectriccar.com
- ایمنی: وقتی باتری خیلی داغ شود یا ولتاژ سلولی نامتعادل شود، BMS می‌تواند شارژ را متوقف کند، یا راهکارهایی مثل سرد کردن را فعال کند.
- بهینه‌سازی عملکرد: BMS رفتار سلول‌ها را تحلیل می‌کند تا از حداکثر ظرفیت بدون آسیب دیدن استفاده کند.
۳. اینورتر (Inverter)
- چی هست؟ اینورتر یک المان الکترونیکی قدرت است که جریان DC را (از باتری) به جریان AC تبدیل می‌کند تا به موتور برسد. Kia+1
- عمل معکوس: وقتی خودرو ترمز می‌گیرد، موتور مثل ژنراتور عمل می‌کند؛ اینورتر می‌تواند جریان AC تولیدشده را دوباره به DC تبدیل کند و آن را به باتری برگرداند (ترمز بازتولیدی). Kia
- قدرت: اینورترها توان خیلی بالایی دارند چون باید جریان زیاد را با سرعت زیاد سوئیچ کنند. Advanced Propulsion Centre
۴. شارژر داخلی (On-Board Charger یا OBC)
- وظیفه: برق AC از پریز شارژ (داخل شارژ استیشن) را می‌گیرد و آن را به DC تبدیل می‌کند تا باتری پر شود. Kia Owner’s Manual+1
- چرا داخل خودرو: چون اکثر ایستگاه‌های شارژ، برق AC ارائه می‌دهند، وجود OBC در خودرو ضروری است تا بتواند آن را تبدیل کند. Wikipedia
- کنترل شارژ: OBC با همکاری BMS وضعیت شارژ باتری را نظارت می‌کند (ولتاژ، جریان، دما) تا شارژ ایمن انجام شود. collegedata.blob.core.windows.net
۵. مبدل DC-DC (DC-DC Converter)
- چی کار می‌کند؟ ولتاژ بالا باتری (مثلاً ۳۰۰–۸۰۰ ولت در EV) را به ولتاژ پایین‌تر (مثلاً ۱۲ ولت) تبدیل می‌کند تا بخش‌های کم‌ولتاژ خودرو مثل چراغ‌ها، سیستم صوتی، ECU معمولی و باتری ۱۲ ولت کمکی تغذیه شوند. Kia
- اندازه و توان: این مبدل‌ها معمولاً توان کمتری نسبت به اینورتر دارند (چون صرفاً برای تامین سیستم‌های جانبی است) ولی باید خیلی کارآمد باشند. Advanced Propulsion Centre
- مدل ترکیبی: بعضی سازندگان مبدل DC-DC را با OBC ترکیب می‌کنند تا سیستم ساده‌تر و جمع‌وجورتری داشته باشند. Shigan Quantum
۶. موتور الکتریکی (Traction Motor)
- وظیفه: تبدیل انرژی الکتریکی (AC که از اینورتر آمده) به حرکت مکانیکی (دور موتور، گشتاور) که چرخ‌ها را بچرخاند. Kia
- انواع موتور: موتورهای الکتریکی مختلف مثل موتور سنکرون با آهن‌ربای دائم (PMSM)، موتور القایی (induction) و موتور reluctance وجود دارند. IJARSCT
- ویژگی: موتورهای الکتریکی بازده خیلی بالایی دارند، صدا و لرزش کم، و پاسخ (تورک) سریع‌تر نسبت به موتور احتراقی. مجله برق اضطراری
۷. واحد کنترل خودرو (VCU یا Vehicle Control Unit)
- چی هست؟ مثل «مغز» خودرو برقی. این واحد کنترل‌کننده مرکزی است که تصمیم می‌گیرد چقدر جریان از باتری به اینورتر برود، چگونه ترمز بازتولیدی فعال شود، وضعیت شارژ و دما را مدیریت کند و عملکرد کلی سیستم را هماهنگ کند. Kia
- نقش در ایمنی: کنترلر مرکزی می‌تواند در مواقع خطر (مثلاً دمای بالا یا اتصال کوتاه) عملکرد سیستم را قطع کند یا به حالت ایمن ببرد.
۸. گیربکس / دنده کاهش (Reduction Gear / Transmission)
- برخلاف خودروهای بنزینی که گیربکس چند سرعته دارند، اغلب EVها فقط یک دنده کاهش دارند (Reduction Gear) برای تبدیل دور بسیار بالای موتور الکتریکی به دور مناسب چرخ‌ها. Kia
- این گیربکس ساده‌تر، سبک‌تر و کارآمدتر است چون موتور برقی گشتاور در دور پایین خوبی دارد و نیازی به چند دنده نیست.
۹. ترمز بازتولیدی (Regenerative Braking)
- وقتی خودرو ترمز می‌کند یا سرعتش کم می‌شود، موتور به‌عنوان ژنراتور عمل می‌کند و انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند، که اینورتر آن را تبدیل و به باتری برمی‌گرداند. Kia
- این ویژگی باعث بهبود بهره‌وری انرژی و افزایش برد خودرو می‌شود.
۱۰. کابل‌ها و اتصالات ولتاژ بالا (High-Voltage Cables & Connectors)
- بین باتری، اینورتر، شارژر، موتور و DC-DC، کابل‌هایی با ولتاژ بالا وجود دارد که جریان زیادی را منتقل می‌کنند. این کابل‌ها باید استاندارد ایمنی خیلی بالایی داشته باشند (عایق مناسب، مقاومت در برابر گرما). APRC – Automotive Policy Research Center
- کانکتورهای ایمن: برای قطع یا وصل کردن سیستم HV، کانکتورهای مخصوص با ایمنی زیاد (رنگ‌بندی نارنجی معمولاً برای کابل HV) استفاده می‌شوند.
۱۱. سیستم مدیریت حرارتی (Thermal Management)
- نیاز: اجزای مختلف EV مثل باتری، موتور، اینورتر و شارژر تولید حرارت می‌کنند. اگر دمای آن‌ها خیلی بالا یا خیلی پایین باشد، عملکرد کاهش می‌یابد یا آسیب می‌بینند. internationalelectriccar.com
- راهکارها: سیستم خنک‌کننده (آب، مایع خنک‌کننده، هوا) + گرم‌کن باتری (برای دمای پایین) + رادیاتور + پمپ حرارتی.
- کنترل: VCU و BMS دمای بخش‌های مختلف را نظارت می‌کنند و در صورت نیاز فن‌ها یا پمپ خنک‌کن را فعال می‌کنند.
۱۲. باتری کم‌ولتاژ کمکی (Auxiliary ۱۲ V Battery)
- برخلاف باطری HV، اکثر خودروهای برقی یک باتری ۱۲ ولت هم دارند که برای سیستم‌های جانبی مثل چراغ‌ها، کنترلرهای داخلی، نمایشگرها و بخش‌های کوچک‌تر استفاده می‌شود. APRC – Automotive Policy Research Center
- این باتری معمولاً توسط مبدل DC-DC از ولتاژ بالا شارژ می‌شود.
چگونگی تعامل اجزا (چرخش انرژی در EV)
- وقتی شارژ می‌کنی: برق AC از ایستگاه شارژ وارد OBC می‌شود → تبدیل به DC → به باتری می‌رود
- وقتی شتاب می‌دهی: باتری DC → اینورتر → تبدیل به AC → موتور → چرخ
- ترمز می‌گیری: موتور مثل ژنراتور → تولید AC → اینورتر دوباره تبدیل به DC → ذخیره در باتری
- سیستم‌های جانبی (چراغ، نمایشگر و غیره) از طریق مبدل DC-DC تغذیه می‌شوند
- BMS دائما وضعیت باتری را نظارت می‌کند، و سیستم گرمایی دمای اجزا را در بازه امن نگه می‌دارد
نکات ایمنی و طراحی مهم
- کابل‌های HV باید ایمن باشند چون برق خیلی زیاد دارد: طراحی عایق، کانکتور ایمن، قطع‌کن اضطراری الزامی است.
- BMS خیلی مهم است: بدون آن امکان شارژ بیش از حد، تولید حرارت زیاد، و آسیب به سلول‌ها وجود دارد.
- سیستم خنک‌کن طراحی ضعیف باعث کاهش عمر باتری یا خرابی اجزا می‌شود.
- تست و نگهداری: اجزای برقی مثل اینورتر و موتور به سرویس خاص نیاز دارند (خنک‌کاری، نظارت بر عایق، اتصالات)
ارتباط با بازار ایران و نکات عملیاتی
- در بازار ایران، رشد EVها تازه در حال اوج گرفتن است و یکی از چالش‌های مهم، زیرساخت شارژ است (ایستگاه‌های شارژ عمومی، شارژ خانگی) — این به معنای اهمیت زیاد OBC و کابل شارژ است. مجله برق اضطراری+1
- هزینه باتری در خودروهای برقی بخش زیادی از قیمت تمام‌شده را تشکیل می‌دهد؛ بنابراین طراحی BMS، مدیریت گرمایی و عمر مفید باتری نقش تعیین‌کننده‌ای در هزینه‌های نگهداری دارد. مجله برق اضطراری
- در برخی پروژه‌های واردات یا مونتاژ EV در ایران، توجه ویژه به سیستم خنک‌کن باتری و اجزای پرتوان اهمیت دارد زیرا دمای محیطی (بسته به منطقه) می‌تواند خیلی بالا باشد و بدون سیستم مناسب، عمر باتری کاهش یابد.
جمع‌بندی
- خودروهای برقی از مجموعه‌ای از اجزای الکتریکی، الکترونیکی و مکانیکی تشکیل شده‌اند که با هم کار می‌کنند تا انرژی الکتریکی را از باتری به حرکت تبدیل کنند و همچنین انرژی ترمزی را بازتولید کنند.
- مهم‌ترین اجزا عبارت‌اند از باتری، BMS، اینورتر، شارژر، DC-DC، موتور، سیستم کنترل، و سیستم خنک‌کننده.
- طراحی صحیح این اجزا (از نظر ایمنی، کارایی، وزن، هزینه) تأثیر زیادی روی قیمت، برد، عمر و عملکرد خودرو دارد.
- در بازار ایران، چالش‌هایی مثل زیرساخت شارژ، هزینه باتری و شرایط آب‌وهوایی می‌تواند طراحی و نگهداری EV را پیچیده‌تر کند.
